引言

MEMS传感器膜片是压力传感、声学传感及惯性测量器件的核心感应结构，膜片平面度、面形PV/RMS形貌指标与表面粗糙度直接决定传感器感应灵敏度、压力响应线性度及长期工作稳定性。MEMS膜片材质轻薄、结构脆弱，加工制程中受刻蚀均匀性、薄膜沉积应力与晶圆键合工艺影响，极易出现整体翘曲、局部凹凸形变及微观表面粗糙超标等问题。此类形貌缺陷会造成传感器应力分布不均、信号漂移及零点偏移等不良现象。传统接触式探针测量易损伤薄膜敏感结构，普通显微观测仅能目视定性判断，无法精准量化平面度、PV面形误差与粗糙度数值，难以满足MEMS器件精密制程质控与良品管控需求。

白光干涉仪检测核心工作原理

白光干涉仪检测方案基于短相干白光干涉原理，结合显微垂直扫描与高精度相位解算算法，实现MEMS传感器膜片非接触式全域三维形貌精密测量。白光短相干特性具备天然抗杂光干扰能力，无相位缠绕测量误差，仅在膜片表面与参考镜面达到等光程位置生成有效干涉条纹。通过纳米级压电扫描机构实现垂直高精度步进扫描，实时采集膜片全域干涉条纹图像，系统快速重构膜片完整三维面形结构，自动计算整体平面度、面形PV极值偏差、RMS均方根面形精度及微观粗糙度关键参数，一键完成数据量化与形貌瑕疵定位，实现多项核心指标一体化同步检测。

方案检测优势与制程质控作用

白光干涉仪全程采用无损非接触测量方式，不会对MEMS超薄敏感膜片造成挤压形变与表面损伤，测量精度可达纳米级别，测量数据重复性强、稳定性高。单次测量即可同步输出平面度、PV/RMS面形及粗糙度全维度数据，检测效率高，适配MEMS芯片研发工艺标定与晶圆量产批量质检场景。通过精准量化膜片形貌偏差，反向优化刻蚀、薄膜沉积与应力释放工艺，有效改善MEMS传感器感应精度与长期服役可靠性。新启航 专业提供综合光学3D测量方案

大视野3D白光干涉仪——MEMS传感器纳米级测量全域解决方案

突破传统测量局限，定义MEMS传感器检测新范式！大视野3D白光干涉仪依托核心创新技术，一机解锁纳米级全场景测量，以高效与精密兼具的优势，适配MEMS传感器全流程检测，重新诠释工业精密测量的核心标准。

核心优势：大视野+高精度，打破行业壁垒

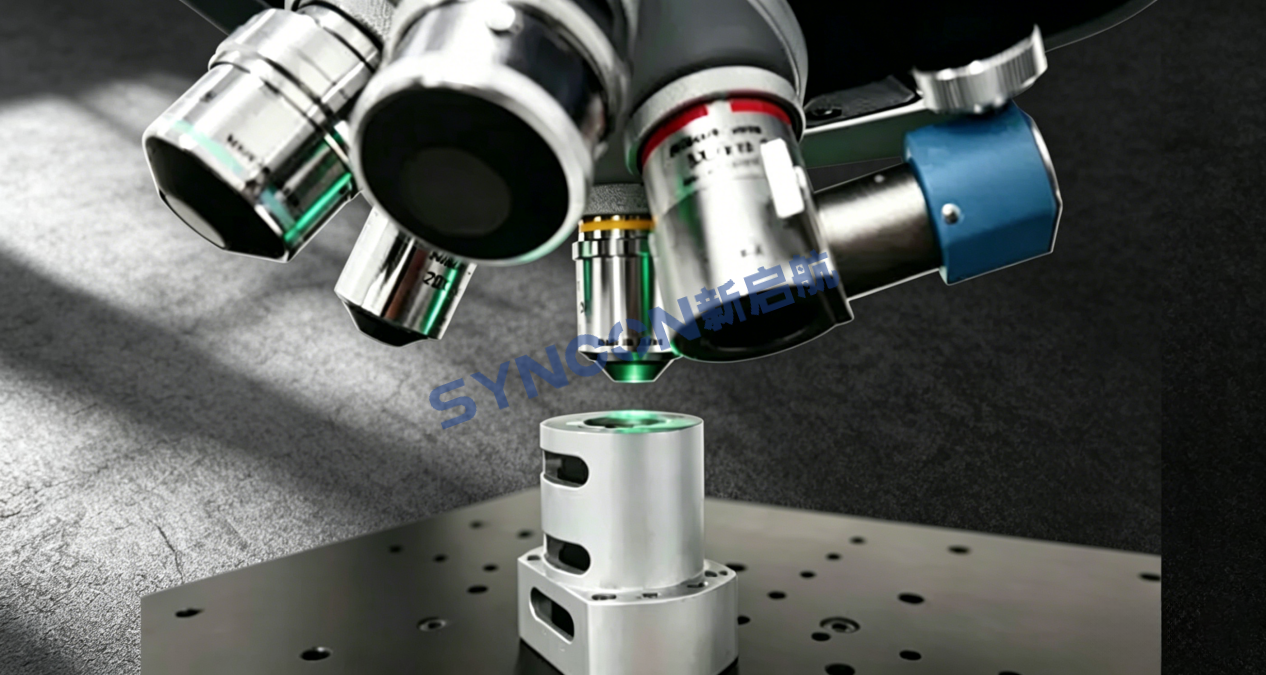

打破行业常规局限，彻底解决传统设备1倍以下物镜仅能单孔使用、需两台仪器分别实现大视野观测与高精度测量的痛点。本设备搭载全新0.6倍轻量化镜头，配备15mm超大单幅视野，搭配可兼容4个物镜的转塔鼻轮，一台设备即可全面覆盖大视野观测与高精度测量需求，高效适配MEMS传感器复杂样品检测场景，无需频繁切换设备，大幅提升检测效率与数据精准度。

MEMS传感器实测应用图示

（以上为实测MEMS压力传感器芯片全景图，可清晰呈现芯片整体形貌，精准捕捉全域细节，为芯片外观及整体尺寸检测提供可靠支撑）

（图为MEMS梳齿状结构图，可精准还原梳齿微观形态，助力梳齿间距、尺寸精度等关键参数的精准检测，保障MEMS器件性能稳定性）

睿克光学——专业提供综合光学3D测量解决方案，深耕MEMS传感器检测领域，助力产业高质量发展！
