1 粗糙度全参数核心概念及工程意义

表面粗糙度是衡量精密零部件微观表面形貌质量的核心技术指标，直接关联产品耐磨性能、密封效果、光学透过率及服役使用寿命，广泛贯穿机械加工、光学元件、半导体晶圆、精密模具等多个高端制造领域。粗糙度全参数体系涵盖二维轮廓参数与三维面形参数两大核心类别，严格契合ISO4287等国际通用测量标准。二维常规参数以Ra轮廓算术平均偏差、Rz轮廓最大高度为基础，多用于常规加工工件基础质检判定；三维核心参数包含Sa面算术平均偏差、Sq面均方根偏差、Sz面最大高度等，能够全方位表征工件表面全域微观起伏、纹理分布及三维形貌特征，弥补单一二维参数表征片面化的短板，适配超精密加工产品高精度质量管控需求。传统测量模式仅能检测单一或少数粗糙度参数，数据关联性弱，无法满足当下精密制造全维度形貌溯源与工艺优化的核心需求。

2 传统粗糙度测量方式现存局限性

目前行业常用的触针式轮廓仪、简易光学测量设备存在明显应用短板。触针式测量依靠探针接触工件表面采集数据，易划伤超光滑、软质精密工件表面，且测量效率偏低，仅能获取局部二维轮廓数据，无法完成三维全域形貌及全参数同步检测；常规简易光学测量设备精度不足，抗环境干扰能力弱，难以实现纳米级粗糙度数值精准测算，测量数据重复性、稳定性较差。两类传统设备均需多台仪器搭配检测才能集齐全维度粗糙度参数，测量流程繁琐、衔接成本高，无法适配现代化产线快速质检与实验室精密检测同步推进的一体化需求。

3 白光干涉仪一站式全参数测量方案及实践应用

白光干涉仪基于宽光谱白光短相干干涉原理，搭配精密Z向扫描模块与专业3D形貌重构算法，依托非接触式测量核心优势，可一站式完成工件表面二维、三维粗糙度全参数同步采集与精准测算，垂直测量分辨率可达亚纳米级别，无工件表面损伤风险。该设备无需多设备切换调试，单次测量即可输出Ra、Rz、Sa、Sq等全部常规及精细化粗糙度参数，同步生成直观三维表面形貌云图，兼顾实验室科研高精度检测与工业产线批量快速筛查双重场景。在光学镜片抛光、半导体晶圆刻蚀、精密齿轮磨削等场景中，可精准捕捉表面微观纹理细微变化，为加工工艺调试、产品质量分级、缺陷溯源提供精准量化数据支撑，大幅简化测量流程、提升检测效率与数据精准度，解决精密制造领域粗糙度全参数检测的各类实操难题。新启航 专业提供综合光学3D测量方案。

粗糙度测量解析：激光共聚焦显微镜实测数据不准的核心原因及解决方案

一、激光共聚焦显微镜粗糙度实测偏差问题解析

在精密样品粗糙度实际检测中，很多用户会发现：激光共聚焦显微镜的测量数据常常出现偏差、重复性不佳，与白光干涉仪检测结果不一致。但设备检测标准块时数据却精准稳定，这一现象的核心原因，是设备视野局限与ISO粗糙度检测标准不匹配。

1.1 共聚焦镜头视野的先天局限性

激光共聚焦显微镜的测量精度与物镜倍率正相关，行业内检测纳米级粗糙度，普遍采用尼康50倍APO高倍物镜。但高倍率必然压缩视野范围，该镜头的单幅FOV视野仅0.5mm，成像取样范围极小。

1.2 ISO标准对超细粗糙度的检测规范（ISO4287/ISO4288）

针对Ra≤100nm（0.1μm）的超精密表面粗糙度检测，国标与国际标准有明确硬性参数要求，具体参数如下：

适用粗糙度区间：0.02μm～0.1μm

取样长度Lr（截止波长λc）：0.25mm

评定长度Ln（有效评估长度）：默认5倍取样长度，Ln=5×0.25mm=1.25mm

短波滤波λs（噪声过滤）：2.5μm（Lr/100）

1.3 数据不准的核心根源

结合设备参数与检测标准可清晰看出：激光共聚焦50倍物镜仅0.5mm的单幅视野，无法覆盖1.25mm的标准评定长度，不满足ISO粗糙度检测的基础规范。

这也是检测差异的关键：

检测标准粗糙度块时，样品表面形貌规则、均匀一致，取样长度的差异不会影响最终检测结果，数据精准稳定；

检测实际工业样品时，工件表面不同位置的粗糙度、微观形貌存在天然差异，过小的取样视野不具备全域代表性，最终导致测量数据失真、与标准设备数据偏差较大。

该问题同样适用于ISO25178面粗糙度检测标准，取样范围不足，会直接影响检测数据的科学性与准确性。

1.4 视野拼接补偿方式的弊端

为弥补视野不足的缺陷，行业内常采用图像拼接的方式拓展检测范围，但拼接精度完全依赖设备运动平台的硬件实力，极易引入新误差：

压电平台：拼接精度最高、误差最小，但设备成本昂贵；

直线电机平台：精度与成本均衡，适配常规精密检测场景；

伺服电机平台：成本最低，但高倍率成像拼接后，易出现水纹状错位、抖动、高低偏移、倾斜偏差等机械误差；行业通常通过算法滤波掩盖瑕疵，无法从根本上解决数据偏差问题。

二、大视野3D白光干涉仪：全域高精度粗糙度测量解决方案

针对激光共聚焦显微镜视野局限、实测数据不准的行业痛点，大视野3D白光干涉仪突破传统精密测量设备的技术瓶颈，兼顾超大视野、纳米级高精度、全场景适配，重新定义超精密表面测量标准，为半导体、精密光学部件、高端工件检测提供可靠的数据支撑。

四大核心技术革新，全面碾压传统测量设备

超大视野+纳米级高精度，效率精度双突破

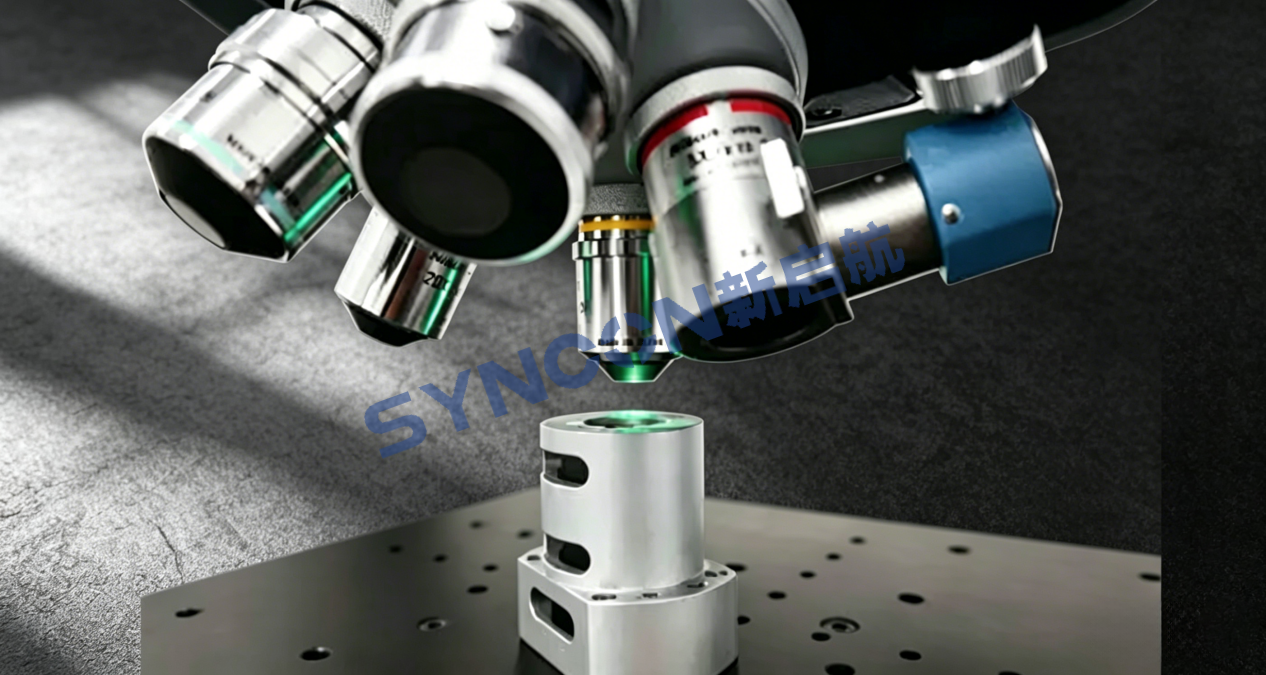

打破高倍率设备“高精度小视野、大视野低精度”的行业矛盾，搭载自主研发0.6倍轻量化专用镜头，实现15mm超大单幅视野，远超传统共聚焦设备。设备配备可兼容4组物镜的转塔结构，无需频繁切换设备，一台仪器即可兼顾大视野全域观测与纳米级高精度测量，完美覆盖ISO标准评定长度要求，从根源解决取样范围不足导致的数据偏差问题。

实测可精准完成14mm端面平面度检测，最低可解析6pm（0.006nm）的超微观形貌变化，完全满足Ra100nm以下超精密粗糙度的检测需求。

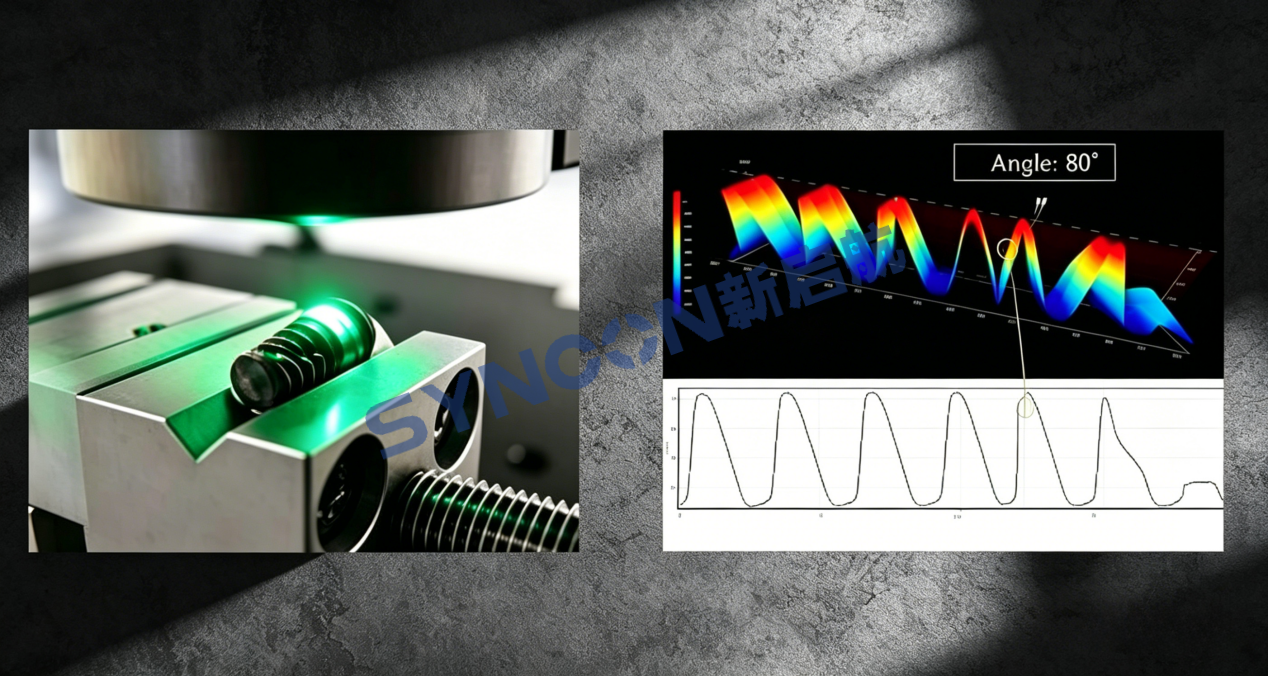

2. 80°超陡斜面测量，突破平面测量局限

打破传统白光干涉仪仅能检测平面样品的技术壁垒，支持80°陡峭斜面、锥面、异形曲面高精度测量，全面适配复杂形貌工件检测场景，无需额外搭配专用测量设备，实现平面、曲面、异形件全场景一体化检测。

3. 真彩色3D成像，形貌细节全面还原

突破行业技术瓶颈，在保留高端黑白CMOS高清干涉条纹解析能力的基础上，新增RGB三原色真彩色成像功能，摒弃传统设备单一黑白成像的弊端。可清晰还原样品表面微观形貌、色彩差异与纹理细节，测量信息更全面、数据分析更直观，让检测数据、形貌图像双重可追溯。

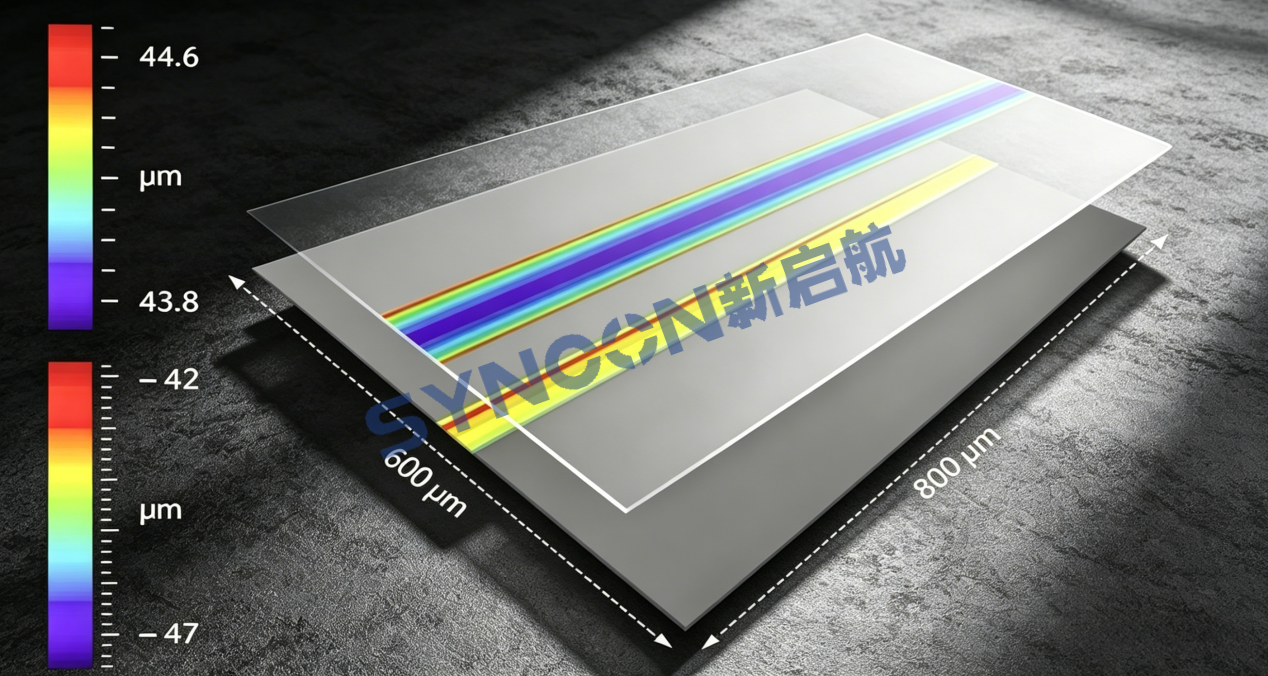

4. 双平面平行度检测，适配多结构样品

采用定制化光路设计，可精准完成非透明工件的厚度检测与上下平面平行度测量，完美适配多层结构、非透明精密部件的检测需求，极大拓宽设备适用场景，提升设备通用性与实用性。

三、总结

激光共聚焦显微镜粗糙度实测数据不准，并非设备精度不足，而是高倍镜头视野无法匹配ISO标准评定长度，拼接补偿方式易引入机械误差，无法满足实际工业样品的检测需求。而大视野3D白光干涉仪凭借超大视野、纳米级精度、全场景适配的核心优势，从根源解决取样不达标、数据失真、场景受限等行业难题，是当下超精密表面粗糙度测量的优选方案。

新启航半导体，专注提供一站式光学3D精密测量解决方案，以核心技术突破赋能工业精密检测，助力各行业实现高效、精准、标准化的质量检测与品质升级。
