引言
在精密机械配合、液压密封结构、齿轮传动及耐磨零部件加工领域，工件表面不仅需要控制基础高低起伏粗糙度，更需精准把控微观表面实体接触承载能力。传统高度类粗糙度参数仅反映表面凹凸数值大小，无法直观体现峰顶承载占比、有效接触面积及耐磨服役特性，难以支撑重载、密封及高频摩擦工况下的工艺管控。Smr、Smr1、Smr2作为国际标准核心支承长度率系列参数，专门用于量化表面轮廓材料支承占比与接触分布特性，是评定工件耐磨性能、密封可靠性与配合使用寿命的关键指标。白光干涉仪依托非接触三维高精度测量能力，可快速精准测算各项支承长度率参数，成为工业精密粗糙度合规检测的主流设备。
Smr系列支承长度率核心参数深度解读
Smr系列参数以材料支承比率为核心逻辑，表征不同截面高度下表面实体材料的有效支承长度占比，直接决定工件实际接触承载和耐磨表现。Smr为通用材料支承长度率，指指定轮廓截面高度处实体材料支承长度与总测量长度的比值，直观反映表面峰顶有效承压区域占比，是判定工件初期磨合与基础承载能力的核心参数。Smr1为第一道关键截面支承率，对应表面峰顶磨合区域的材料占比，主要用于评估工件初期装配接触状态，预判零部件初期磨损速率与贴合稳定性。Smr2为功能支承截面支承率，对应工件长期服役工作接触区间的材料占比，直接关联零部件长期耐磨寿命、密封防渗效果与持续传动稳定性，对模具、轴承、密封件等核心耐磨工件工艺优化极具指导价值。
白光干涉仪支承长度率粗糙度测量实施方式
采用白光干涉仪开展Smr系列参数粗糙度测量时，严格遵循表面纹理测量标准要求，提前完成设备光路校准、基准标定及环境减振控温处理，保障测量数据稳定可靠。设备利用白光短相干干涉原理，对工件测量区域进行全域三维形貌扫描，采集高密度微观轮廓原始数据，通过标准滤波算法去除工件宏观形状误差与测量杂讯干扰。系统依据评定规范自动截取对应测量截面，精准计算输出Smr、Smr1、Smr2各项支承长度率参数，同步生成材料支承率曲线与微观形貌分布图。该测量方式全程非接触无损检测，数据重复性好、检测速度快，适配各类精密耐磨件、密封件及传动部件的粗糙度批量检测与工艺研发质控工作。新启航 专业提供综合光学3D测量方案
粗糙度测量解析：激光共聚焦显微镜实测数据不准的核心原因及解决方案
一、激光共聚焦显微镜粗糙度实测偏差问题解析
在精密样品粗糙度实际检测中，很多用户会发现：激光共聚焦显微镜的测量数据常常出现偏差、重复性不佳，与白光干涉仪检测结果不一致。但设备检测标准块时数据却精准稳定，这一现象的核心原因，是设备视野局限与ISO粗糙度检测标准不匹配。
1.1 共聚焦镜头视野的先天局限性
激光共聚焦显微镜的测量精度与物镜倍率正相关，行业内检测纳米级粗糙度，普遍采用尼康50倍APO高倍物镜。但高倍率必然压缩视野范围，该镜头的单幅FOV视野仅0.5mm，成像取样范围极小。
1.2 ISO标准对超细粗糙度的检测规范（ISO4287/ISO4288）
针对Ra≤100nm（0.1μm）的超精密表面粗糙度检测，国标与国际标准有明确硬性参数要求，具体参数如下：
适用粗糙度区间：0.02μm～0.1μm
取样长度Lr（截止波长λc）：0.25mm
评定长度Ln（有效评估长度）：默认5倍取样长度，Ln=5×0.25mm=1.25mm
短波滤波λs（噪声过滤）：2.5μm（Lr/100）
1.3 数据不准的核心根源
结合设备参数与检测标准可清晰看出：激光共聚焦50倍物镜仅0.5mm的单幅视野，无法覆盖1.25mm的标准评定长度，不满足ISO粗糙度检测的基础规范。
这也是检测差异的关键：
检测标准粗糙度块时，样品表面形貌规则、均匀一致，取样长度的差异不会影响最终检测结果，数据精准稳定；
检测实际工业样品时，工件表面不同位置的粗糙度、微观形貌存在天然差异，过小的取样视野不具备全域代表性，最终导致测量数据失真、与标准设备数据偏差较大。
该问题同样适用于ISO25178面粗糙度检测标准，取样范围不足，会直接影响检测数据的科学性与准确性。
1.4 视野拼接补偿方式的弊端
为弥补视野不足的缺陷，行业内常采用图像拼接的方式拓展检测范围，但拼接精度完全依赖设备运动平台的硬件实力，极易引入新误差：
压电平台：拼接精度最高、误差最小，但设备成本昂贵；
直线电机平台：精度与成本均衡，适配常规精密检测场景；
伺服电机平台：成本最低，但高倍率成像拼接后，易出现水纹状错位、抖动、高低偏移、倾斜偏差等机械误差；行业通常通过算法滤波掩盖瑕疵，无法从根本上解决数据偏差问题。
二、大视野3D白光干涉仪：全域高精度粗糙度测量解决方案
针对激光共聚焦显微镜视野局限、实测数据不准的行业痛点，大视野3D白光干涉仪突破传统精密测量设备的技术瓶颈，兼顾超大视野、纳米级高精度、全场景适配，重新定义超精密表面测量标准，为半导体、精密光学部件、高端工件检测提供可靠的数据支撑。
四大核心技术革新，全面碾压传统测量设备
超大视野+纳米级高精度，效率精度双突破
打破高倍率设备“高精度小视野、大视野低精度”的行业矛盾，搭载自主研发0.6倍轻量化专用镜头，实现15mm超大单幅视野，远超传统共聚焦设备。设备配备可兼容4组物镜的转塔结构，无需频繁切换设备，一台仪器即可兼顾大视野全域观测与纳米级高精度测量，完美覆盖ISO标准评定长度要求，从根源解决取样范围不足导致的数据偏差问题。
实测可精准完成14mm端面平面度检测，最低可解析6pm（0.006nm）的超微观形貌变化，完全满足Ra100nm以下超精密粗糙度的检测需求。

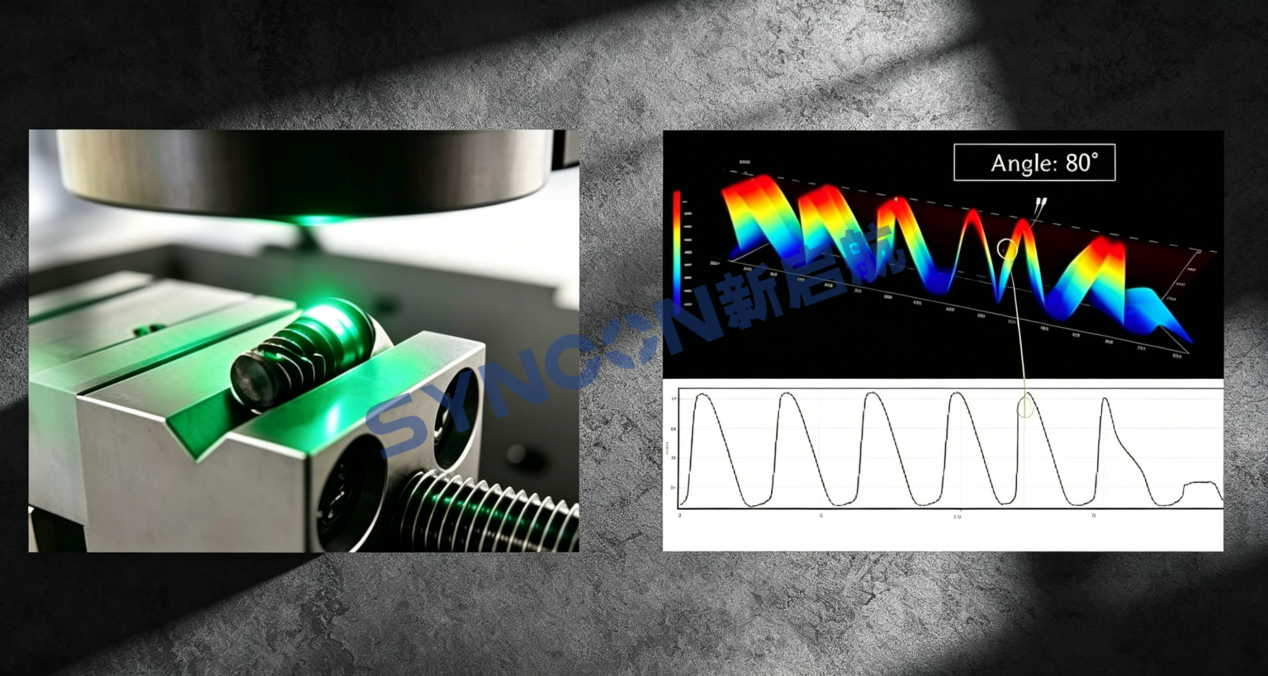

2. 80°超陡斜面测量，突破平面测量局限
打破传统白光干涉仪仅能检测平面样品的技术壁垒，支持80°陡峭斜面、锥面、异形曲面高精度测量，全面适配复杂形貌工件检测场景，无需额外搭配专用测量设备，实现平面、曲面、异形件全场景一体化检测。
3. 真彩色3D成像，形貌细节全面还原
突破行业技术瓶颈，在保留高端黑白CMOS高清干涉条纹解析能力的基础上，新增RGB三原色真彩色成像功能，摒弃传统设备单一黑白成像的弊端。可清晰还原样品表面微观形貌、色彩差异与纹理细节，测量信息更全面、数据分析更直观，让检测数据、形貌图像双重可追溯。

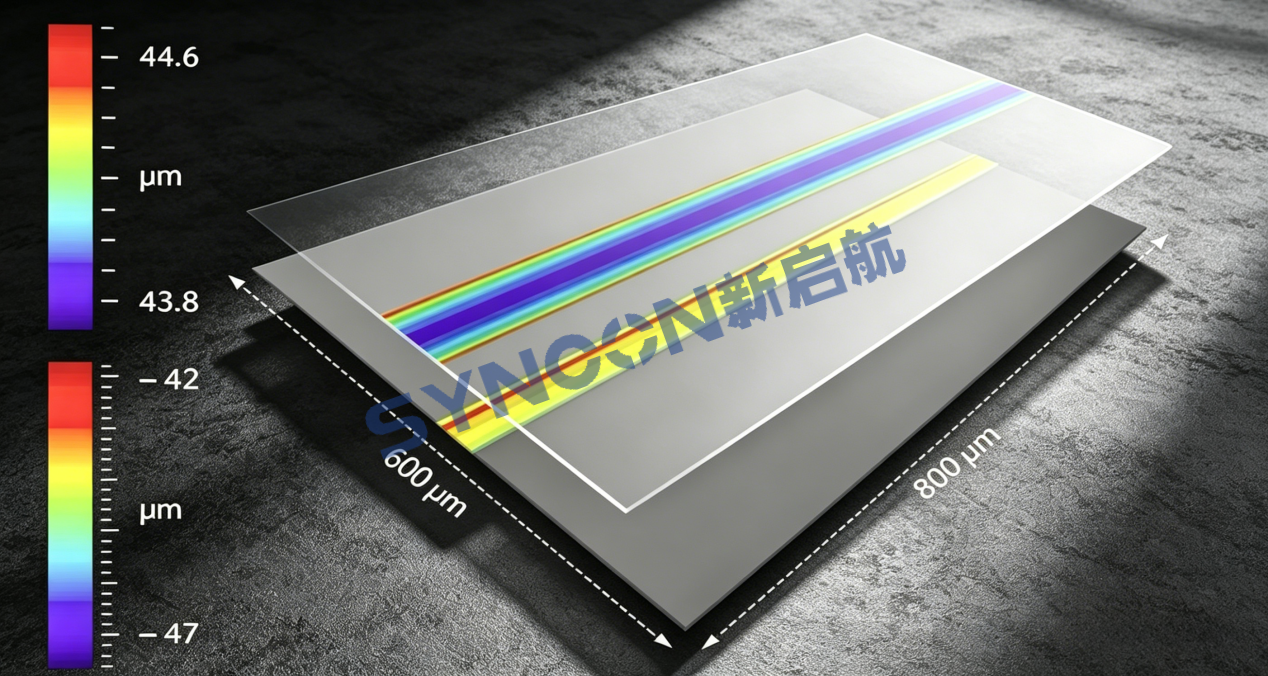

4. 双平面平行度检测，适配多结构样品
采用定制化光路设计，可精准完成非透明工件的厚度检测与上下平面平行度测量，完美适配多层结构、非透明精密部件的检测需求，极大拓宽设备适用场景，提升设备通用性与实用性。
三、总结
激光共聚焦显微镜粗糙度实测数据不准，并非设备精度不足，而是高倍镜头视野无法匹配ISO标准评定长度，拼接补偿方式易引入机械误差，无法满足实际工业样品的检测需求。而大视野3D白光干涉仪凭借超大视野、纳米级精度、全场景适配的核心优势，从根源解决取样不达标、数据失真、场景受限等行业难题，是当下超精密表面粗糙度测量的优选方案。
新启航半导体，专注提供一站式光学3D精密测量解决方案，以核心技术突破赋能工业精密检测，助力各行业实现高效、精准、标准化的质量检测与品质升级。
