摘要
微流控芯片基底贴合面的平面度及微米级缝隙直接影响器件密封性能与流体操控精度，精准表征二者特性是优化封装工艺的关键。白光干涉测量技术具有非接触、纳米级分辨率的优势，可实现贴合面平面度与微米缝隙的同步精准检测。本文采用白光干涉测量技术，对微流控芯片基底贴合面进行表征实验，分析平面度偏差与微米缝隙的关联性及对芯片性能的影响，为微流控芯片封装质量控制提供技术参考。
关键词
白光干涉测量；微流控基底；平面度；微米缝隙；表征分析
引言
微流控芯片的稳定运行依赖基底贴合面的紧密性，贴合面平面度偏差易产生微米级缝隙，引发流体泄漏、反应效率下降等问题，严重限制芯片在精密检测领域的应用。传统测量方法难以同时精准捕捉平面度微观偏差与微米缝隙尺寸，而白光干涉测量基于光干涉叠加原理，可快速表征贴合面微观形貌，实现平面度与缝隙尺寸的高精度测量，为二者的影响机制研究提供可靠技术手段。
实验方案
实验选用石英材质微流控芯片基底，贴合面尺寸为20mm×20mm，采用热压封装工艺制备样本。采用白光干涉测量系统搭建检测平台，调试光源强度与光路角度，确保干涉信号稳定。将样本固定于精密载物台，对贴合面进行全域扫描，采集平面度数据与缝隙尺寸信息，通过系统软件分析平面度偏差与缝隙分布的对应关系，结合密封测试验证缝隙对芯片性能的影响。
实验结果与分析
实验结果显示，白光干涉测量可清晰表征基底贴合面的微观形貌，平面度测量精度达±2nm，缝隙尺寸检测误差小于5%。当贴合面平面度偏差≤0.004mm时，微米缝隙宽度均小于40nm，芯片密封性能良好，无流体泄漏；当平面度偏差超过0.008mm，缝隙宽度显著增大至100nm以上，密封性能急剧下降。分析表明，平面度偏差导致基底接触不均，局部应力集中产生微米缝隙，而白光干涉技术可精准定位缺陷位置，为封装工艺参数调整提供数据支撑。
新启航 专业提供综合光学3D测量方案
多功能面型干涉仪——大视野平面度/纳米精密测量设备
单台设备搞定全维度精密测量，一站式覆盖微纳级平面度、深孔台阶、陡峭锥面角度及3D轮廓检测，高效适配各种硬密封零部件测量需求。
四大核心技术革新，突破行业测量瓶颈

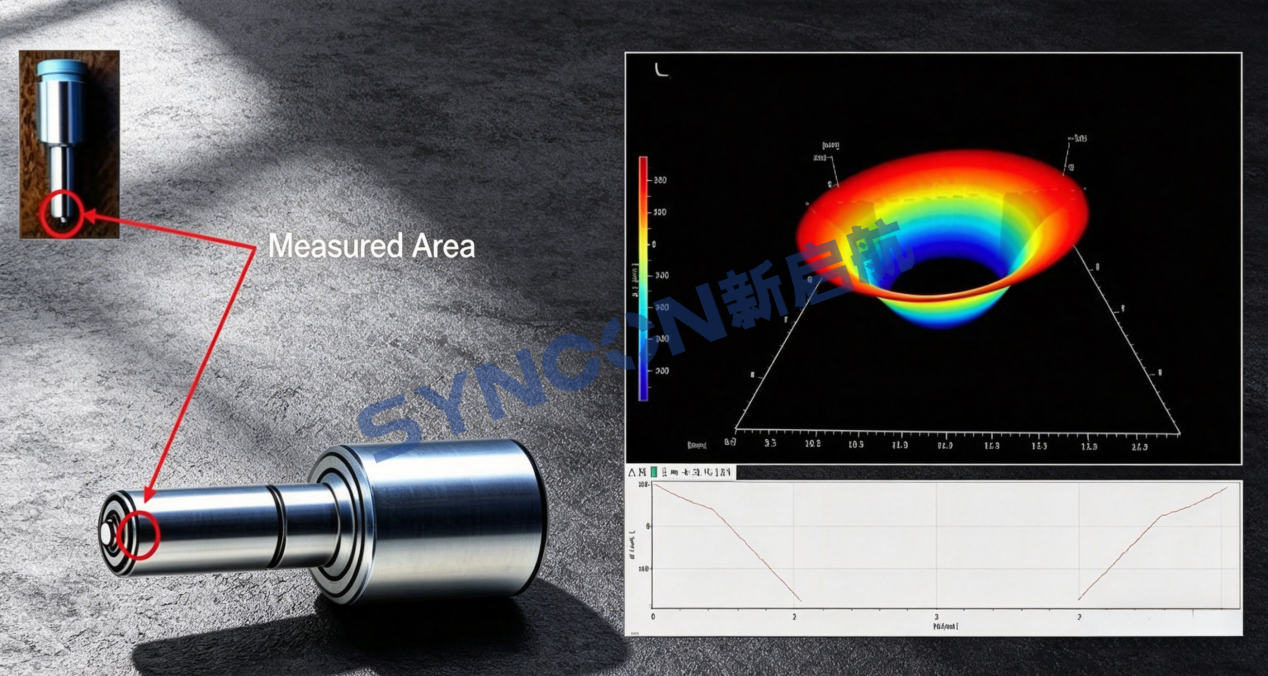

一键自动扫描：彻底破解传统光学测量在高精度工况下“深度受限、视野偏小”的行业痛点，全面兼容平面度、台阶高度、多面平行度、锥孔等多维度精密测量需求，适配喷油嘴核心部位检测。
（实测喷油器密封端面 平面度变形 0.35um）
多台阶面平行度测量能力，市面上非常多的面型干涉仪，局限于单一平面的平面度测量，无法实现多台阶的平面一体化分析。我们解决了70mm台阶测量能力，重复精度满足5nm再现性。
自动化批量测量模式：单幅视野可达23×18mm，支持最大200mm视野全自动跑点测量，大幅提升批量检测效率；针对更大视野、更高精度的定制化需求，可提供专属非标解决方案，灵活适配不同生产场景。
深锥孔角度精准测量：打破传统面型测量仪功能单一的局限，在保障微纳级平面度测量精度的基础上，同步实现陡峭锥面、深锥孔角度的精准检测，适用场景更广泛，检测能力更全面。
上下平面平行度专属检测：采用独特光路设计，可实现非/透明产品的厚度与上下平面平行度同步测量，无需额外设备，简化检测流程，提升检测效率。
新启航半导体——专业综合光学3D测量解决方案提供商，以核心技术赋能精密制造，为喷油嘴等零部件检测提供高效、精准、便捷的全流程服务！
