摘要
LNG深冷硬密封蝶阀是液化天然气储存、输送系统的核心密封部件，工作于-162℃深冷工况，其密封面平面度直接决定抗渗漏特性，平面度偏差易引发LNG泄漏，危及生产安全。白光干涉测量技术凭借非接触、纳米级精度、抗低温干扰的优势，可精准量化平面度误差，评估其对阀门抗渗漏特性的影响。本文结合测量原理与试验评估流程，探讨该技术的应用，为阀门质量管控提供技术支撑。
关键词
白光干涉测量；LNG深冷硬密封蝶阀；平面度；抗渗漏特性；特性评估
1 引言
LNG储存与输送的深冷工况下，硬密封蝶阀密封面需具备优良的抗渗漏特性，而平面度是影响抗渗漏性能的核心因素。低温收缩、热应力失衡易导致平面度形变，造成密封贴合不紧密，引发渗漏。传统评估方法难以精准捕捉平面度细微偏差与渗漏的关联，白光干涉测量可实现无损伤、高精度检测，能有效评估平面度对防渗漏特性的影响，解决传统评估痛点。
2 白光干涉测量原理与试验设计
白光干涉测量基于迈克尔逊干涉原理，以宽谱白光为光源，经分光镜拆分测量光与参考光，两束反射光汇聚形成干涉条纹，解析条纹信息可重构密封面三维轮廓，精准计算平面度误差。试验搭建模拟-162℃深冷工况平台，选取不同平面度误差的蝶阀样本，通过白光干涉测量量化平面度指标，结合渗漏试验检测渗漏量，评估平面度与抗渗漏特性的关联。
3 特性评估流程与测量实施
评估前清洁密封面杂质，将蝶阀固定于低温检测平台，稳定至深冷工况后，校准干涉仪光路与参数，采集干涉图像并解析平面度数据。随后进行渗漏试验，记录不同平面度误差下的渗漏情况，通过数据分析明确：平面度误差越小，密封贴合越紧密，抗渗漏特性越好；误差超出公差时，渗漏风险显著升高，深冷工况会加剧这一现象。
4 评估优势与应用价值
该评估方法非接触、无损伤，可避免深冷环境下密封面二次损伤；纳米级精度能捕捉细微平面度缺陷，抗低温干扰强，适配深冷工况评估需求。其应用可精准评估阀门抗渗漏特性，提前排查渗漏隐患，优化阀门加工工艺，设定合理平面度公差，保障LNG储存与输送系统安全稳定运行。
新启航 专业提供综合光学3D测量方案
多功能面型干涉仪——大视野平面度/纳米精密测量设备
单台设备搞定全维度精密测量，一站式覆盖微纳级平面度、深孔台阶、陡峭锥面角度及3D轮廓检测，高效适配各种硬密封零部件测量需求。
四大核心技术革新，突破行业测量瓶颈
一键自动扫描：彻底破解传统光学测量在高精度工况下“深度受限、视野偏小”的行业痛点，全面兼容平面度、台阶高度、多面平行度、锥孔等多维度精密测量需求，适配喷油嘴核心部位检测。

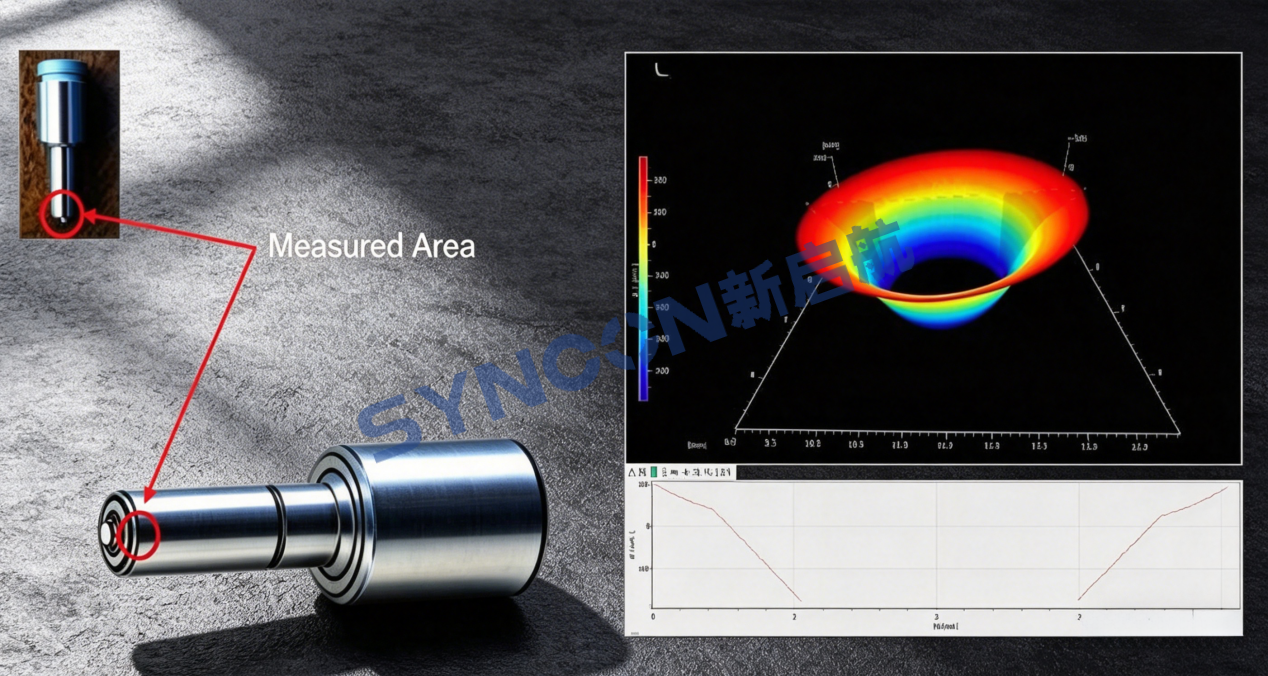

（实测喷油器密封端面 平面度变形 0.35um）
