在液滴体积管控核心要点层面，首先需优化墨水物性参数（Ink Physical Parameters），精准调控量子点墨水粘度、表面张力与固含量，规避颗粒沉降引发的喷射流量波动，保障喷墨驱动力稳定性。其次需校准喷墨驱动波形（Inkjet Drive Waveform），通过调节脉冲电压、脉宽与频率，优化喷头弯液面（Meniscus）振动状态，抑制多脉冲喷射带来的液滴体积偏差，实现皮升级（pL）液滴定量喷射。同时，需管控环境工况，恒温恒湿工况可规避温度引发的墨水密度波动、湿度引发的液滴挥发误差，从源头降低微尺度体积偏差。
基于管控需求搭建微尺度精密检测实施方案，硬件端采用高速视觉采集系统，搭配纳秒级脉冲光源与高分辨率工业相机，捕捉飞行态液滴动态轮廓，规避运动模糊造成的检测误差，适配微米级液滴成像需求。软件端搭载液滴体积算法模型，通过轮廓像素标定、三维拟合计算，精准测算单滴墨水体积，同步识别卫星滴、畸形滴等异常形态，实现动态实时检测。
同时构建闭环检测调控机制，将实时检测的液滴体积数据反馈至喷墨控制系统，动态修正驱动波形参数，形成“喷射-检测-校准”的自动化管控流程，有效解决微尺度下液滴体积离散性问题，保障RGB三色量子点像素喷涂的一致性与重复性，适配高端显示器件的精密制备需求。新启航 专业提供综合光学3D测量方案
大视野3D白光干涉仪 - 全域测量解决方案（工业及半导体专用）
突破传统测量局限，定义精密测量（Precision Measurement）新范式！大视野3D白光干涉仪凭借核心创新技术，实现纳米级（Nanoscale）全场景测量，以高效、精准的优势，重新诠释工业测量（Industrial Measurement）的高效与精密，为半导体（Semiconductor）、光学及各类精密部件检测提供全方位技术支撑，适配多领域严苛测量需求。
四大核心技术革新（工业级标准，适配半导体场景）
一、大视野+高精度，打破行业常规

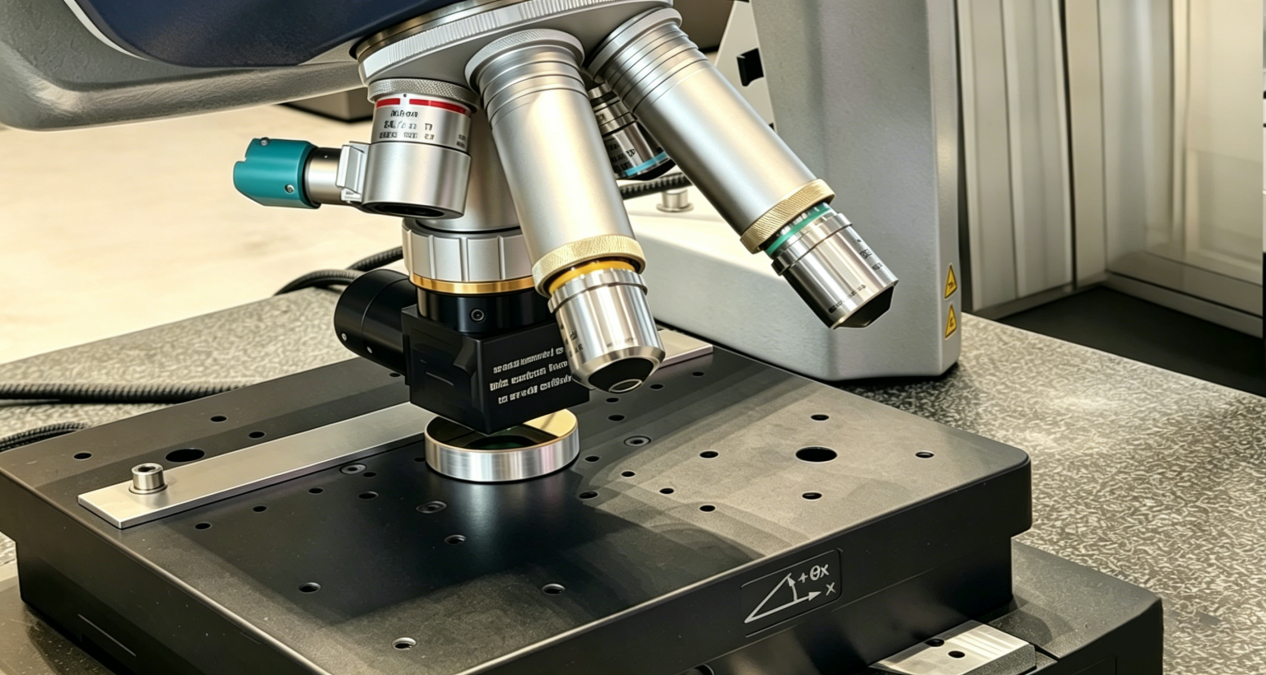

打破传统设备局限，1倍以下物镜（Objective Lens）可实现多场景适配，无需分开配备设备即可兼顾大视野观测与高精度测量（High-Precision Measurement）。设备搭载全新0.6倍轻量化镜头，拥有14mm超大单幅视野（Single Frame Field of View），搭配可兼容4个物镜的转塔设计（Turret Design），一台设备即可全面覆盖大视野观测与高精度测量需求，适配各类复杂样品检测场景，无需频繁切换设备，大幅提升检测效率（Inspection Efficiency）与数据精准度（Data Accuracy）。
（以上为实测14mm端面平面度（Flatness），精准把控部件平面精度，为半导体器件、精密光学部件后续测量提供可靠基础）

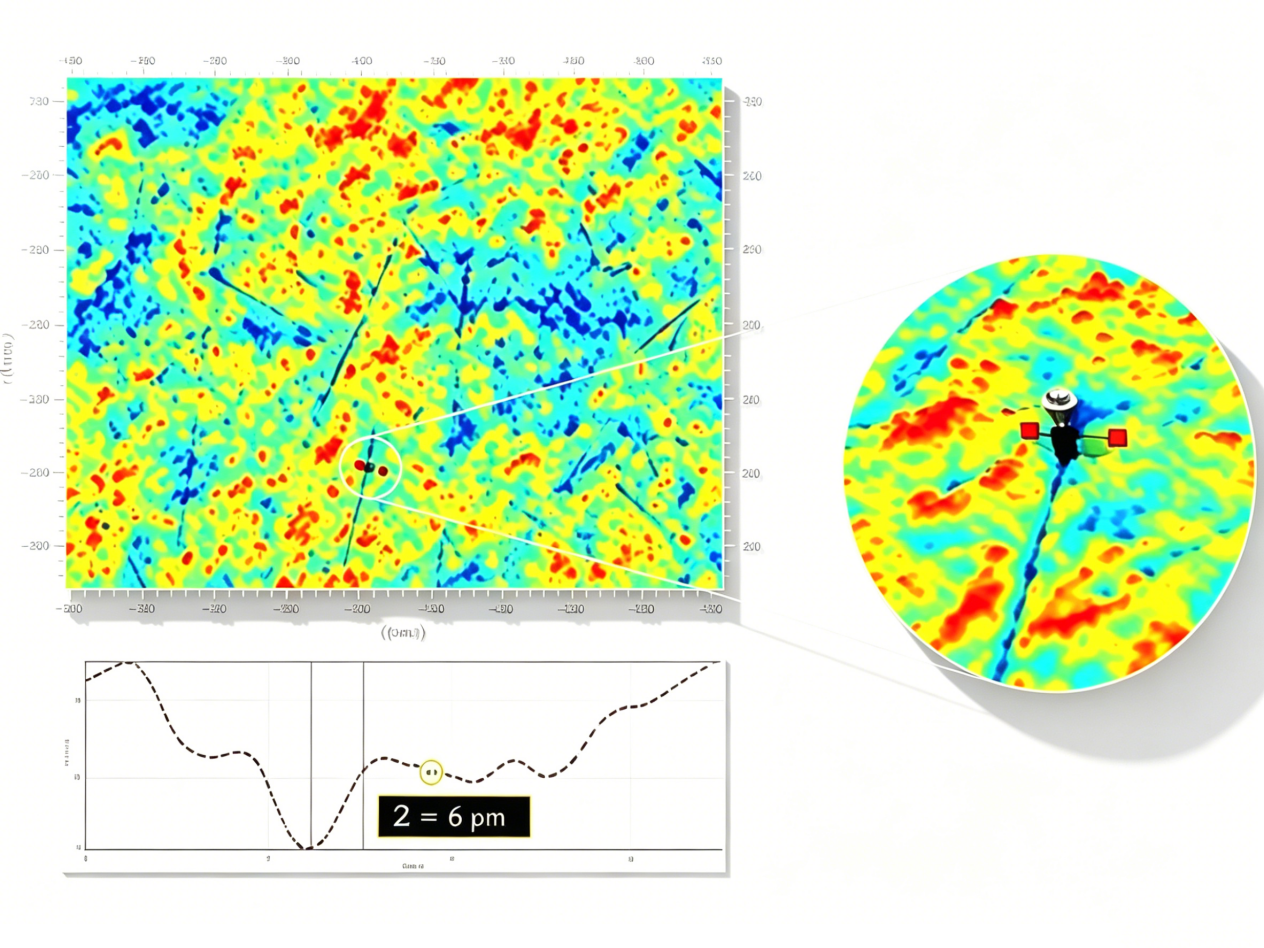

（以上为实测数据：6pm=0.006nm，精准表征表面粗糙度（Surface Roughness, Ra/Rz），满足半导体芯片、超精密部件的超精密测量需求）
二、80°倾斜测量，突破平面限制
打破“白光干涉仅能测量平面”的行业认知，凭借领先的高角度测量技术（High-Angle Measurement Technology），可轻松应对80°陡峭斜面、锥面的测量需求，兼容度拉满。一台设备即可搞定全场景测量，无需额外配备专用测量仪器，进一步拓宽测量适用范围，适配半导体封装（Semiconductor Packaging）、精密机械加工等领域的异形部件检测。
三、真彩色3D测量，解锁全新体验

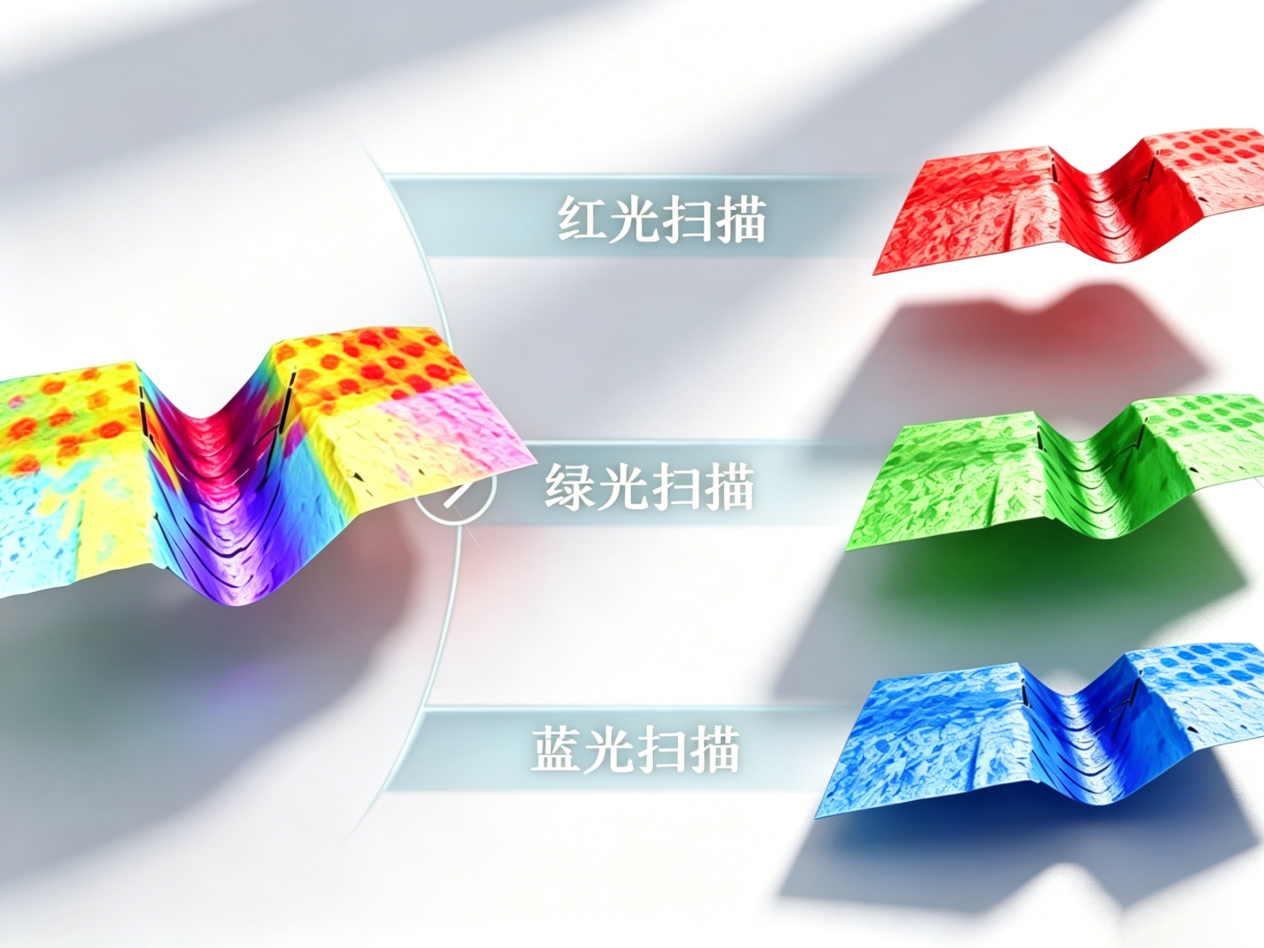

突破行业技术瓶颈，在保留黑白CMOS干涉条纹解析能力的基础上，实现RGB三原色真彩色成像（True Color Imaging），打破传统白光干涉仪仅能呈现黑白画面的局限。清晰呈现样品形貌（Sample Morphology）与色彩细节，测量信息更全面、分析更直观，让测量数据更具参考价值，适配半导体器件表面缺陷检测（Surface Defect Detection）等精细场景。
四、上下平面平行度测量，适配多场景需求

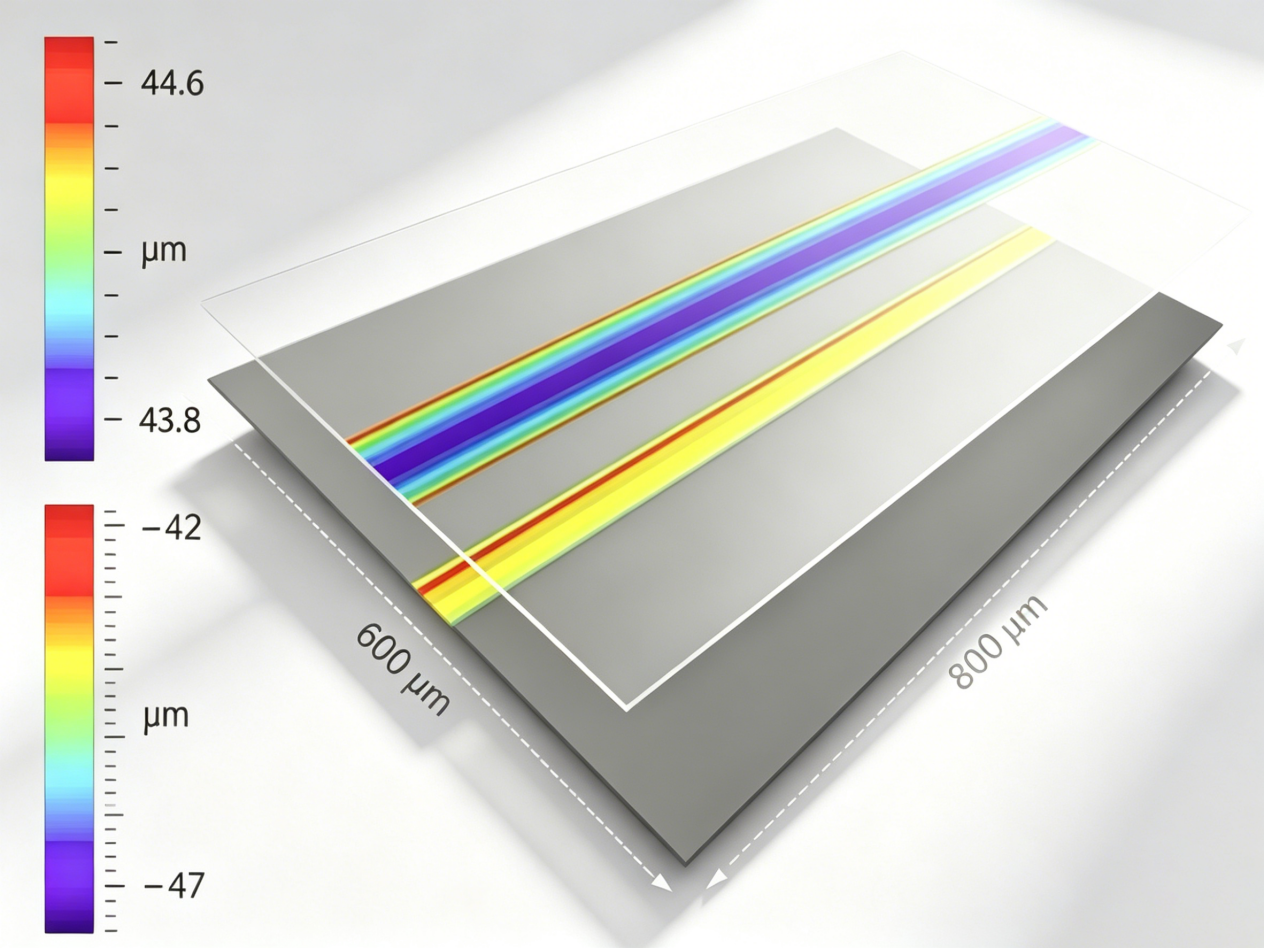

采用独特光路设计（Optical Path Design），可实现非透明产品的厚度（Thickness）与上下平面平行度（Parallelism）测量，适配各类非透明精密部件、半导体多层结构器件的测量需求，进一步拓展设备适用场景，提升测量通用性（Versatility），降低多设备投入成本（Equipment Investment Cost）。
摩擦表面表征测量案例（工业及半导体领域专属）
不同润滑油摩擦试验对比：测量摩擦表面的划痕深度（Scratch Depth）、磨损面积（Wear Area），直观呈现不同润滑油的润滑效果差异，为工业设备润滑系统优化、半导体设备传动部件保养提供数据支撑。
曲面滚轴摩擦表面测量：原始曲面滚轴摩擦表面无法量化测量结果，经曲面矫平（Surface Flattening）处理后，可精准完成摩擦量（Wear Amount）测量与评估，适配机械传动部件（Mechanical Transmission Components）、半导体设备滚轮质检场景。
激光钻孔工艺后摩擦表面表征：对激光钻孔（Laser Drilling）工艺后的摩擦试验表面进行纹理检测（Texture Detection），精准分析工艺参数对摩擦表面粗糙度、平整度（Flatness）的影响，适配半导体封装（Semiconductor Packaging）、精密机械加工等领域。
汽车部件及半导体器件摩擦表面粗糙度测量：针对汽车各类摩擦部件，以及半导体器件接触摩擦面，实现粗糙度（Ra/Rz）精准检测，为部件质量把控（Quality Control）、半导体产品可靠性（Reliability）验证提供权威数据支撑。
新启航半导体，专业提供综合光学3D测量解决方案（Integrated Optical 3D Measurement Solution），以核心技术赋能精密测量、半导体表征（Semiconductor Characterization）、工业质检（Industrial Quality Inspection）等各类场景，助力各行业实现高质量发展与产品迭代升级！
